سیستم ونت فاضلاب ساختمان یکی از اجزای مهم لوله کشی بهداشتی است که عملکرد صحیح آن به تخلیه مناسب فاضلاب، کنترل فشار هوا در لوله ها و جلوگیری از ورود بوی نامطبوع به فضای داخلی ساختمان کمک می کند. بسیاری از افراد هنگام بروز مشکلات فاضلاب، ابتدا به گرفتگی لوله های تخلیه یا پر شدن چاه فکر می کنند؛ اما گاهی ریشه مشکل به اختلال در مسیر تهویه فاضلاب برمی گردد. برای مثال، اگر تخلیه چاه با کندی انجام می شود یا چند وسیله بهداشتی همزمان با مشکل تخلیه روبه رو هستند، بررسی وضعیت ونت نیز اهمیت دارد.
در ساختمان های مسکونی، تجاری و بلندمرتبه، شبکه فاضلاب باید علاوه بر انتقال آب مصرف شده، فشار هوا را نیز در محدوده مناسبی نگه دارد. سیستم ونت این وظیفه را بر عهده دارد و با ایجاد مسیر مناسب برای ورود و خروج هوا، به جریان طبیعی فاضلاب کمک می کند. گرفتگی این مسیر می تواند تعادل فشار را بر هم بزند و عملکرد چندین بخش از شبکه فاضلاب را مختل کند. شناخت نحوه کار ونت، نشانه های خرابی و روش های پیشگیری از گرفتگی آن به مدیران ساختمان، مالکان و مجریان تاسیسات کمک می کند تا از مشکلات گسترده تر جلوگیری کنند.

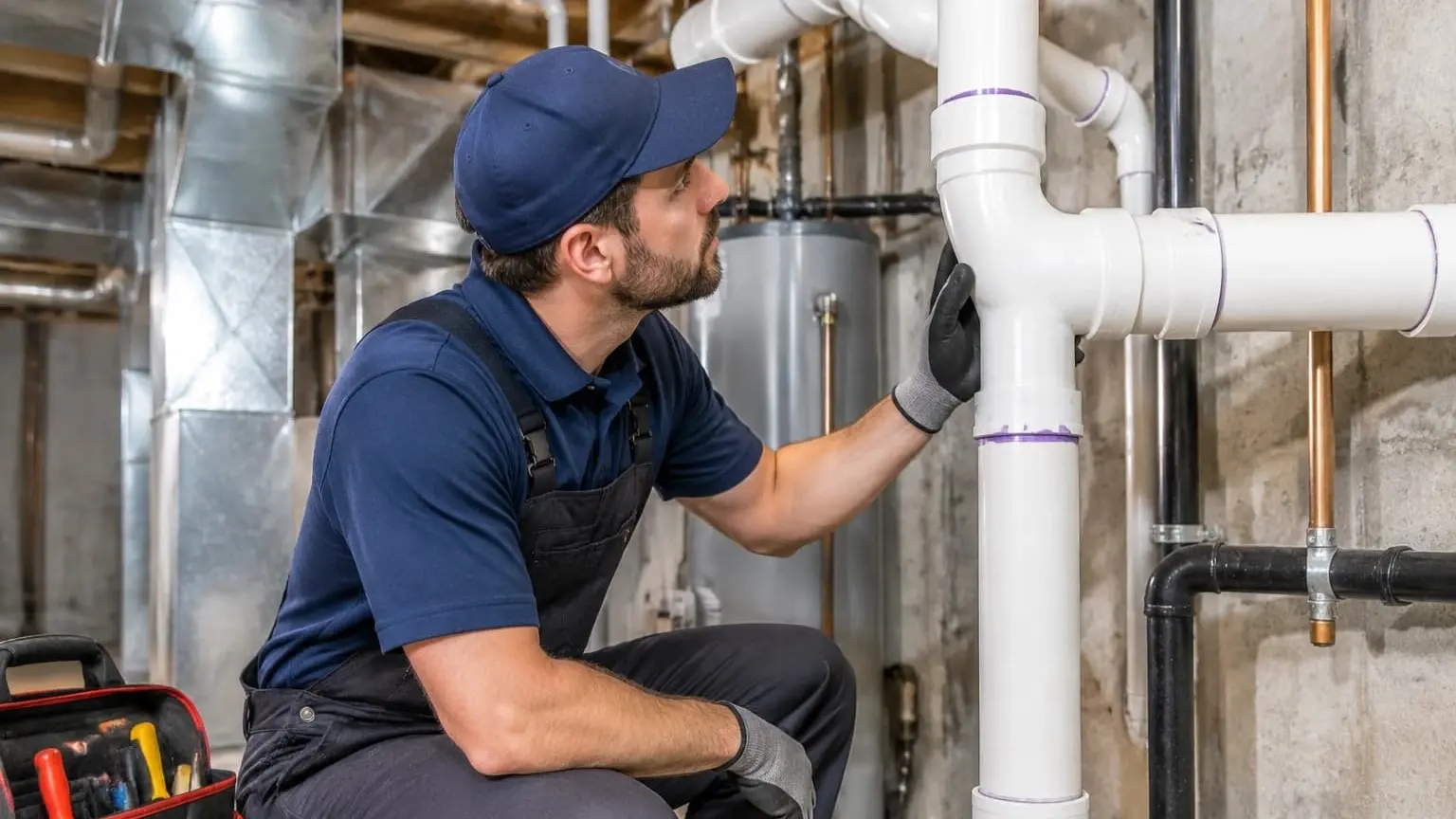

سیستم ونت فاضلاب ساختمان چیست؟
سیستم ونت فاضلاب یا Vent System مجموعه ای از لوله ها و اتصالات است که هوا را به شبکه فاضلاب وارد می کند یا امکان خروج آن را فراهم می سازد. این سیستم با کنترل تغییرات فشار در لوله ها، به حفظ آب داخل سیفون ها کمک می کند و شرایط مناسب تری برای حرکت فاضلاب به وجود می آورد.
در یک شبکه لوله کشی استاندارد، آب فاضلاب از سینک، روشویی، دوش، توالت و سایر تجهیزات بهداشتی وارد لوله های تخلیه می شود. حرکت این حجم از آب در مسیرهای عمودی و افقی، تغییرات فشار ایجاد می کند. اگر شبکه مسیر مناسبی برای تبادل هوا نداشته باشد، فشار منفی یا مثبت می تواند عملکرد سیفون ها و تخلیه فاضلاب را تحت تاثیر قرار دهد. سیستم ونت با مدیریت این تغییرات، از بروز بسیاری از مشکلات جلوگیری می کند.
تفاوت لوله ونت با لوله فاضلاب
لوله فاضلاب وظیفه انتقال آب مصرف شده و مواد دفعی را بر عهده دارد، اما لوله ونت برای تهویه شبکه و کنترل فشار هوا به کار می رود. در برخی طرح های مهندسی، یک بخش از لوله فاضلاب عمودی در ادامه مسیر خود تا بام امتداد پیدا می کند و نقش هواکش را نیز ایفا می کند. در مقابل، لوله ونت مستقل برای انتقال هوا طراحی می شود و در شرایط عادی، فاضلاب از داخل آن عبور نمی کند.
بنابراین، این دو بخش با وجود ارتباط مستقیم، وظایف یکسانی ندارند. طراحی صحیح هر دو مسیر اهمیت دارد؛ زیرا حتی اگر لوله های تخلیه قطر مناسب و شیب کافی داشته باشند، اختلال در تهویه می تواند مشکلاتی مانند صدای قل قل، تخلیه کند آب و خروج بوی فاضلاب از سیفون ها ایجاد کند.
سیستم ونت فاضلاب چگونه کار می کند؟
برای درک عملکرد ونت، باید به تغییرات فشار هوا هنگام تخلیه فاضلاب توجه کنیم. وقتی حجم زیادی از آب از لوله عمودی پایین می رود، جریان آب می تواند هوا را به حرکت درآورد و در بخش هایی از شبکه فشار منفی ایجاد کند. اگر سیستم نتواند هوای مورد نیاز را تامین کند، این فشار ممکن است آب داخل سیفون تجهیزات بهداشتی را کاهش دهد.
سیفون قطعه ای با مسیر خمیده است که مقداری آب را در خود نگه می دارد. این آب مانند یک مانع طبیعی، جلوی ورود گازهای فاضلاب به فضای داخلی را می گیرد. ونت با متعادل کردن فشار، به حفظ این مانع آبی کمک می کند. همچنین مسیر تهویه می تواند هوای اضافی و گازهای موجود در شبکه را به فضای آزاد خارج از ساختمان هدایت کند.
برای مثال، تصور کنید ساکن یک آپارتمان در طبقه پنجم توالت را تخلیه می کند. اگر سیستم ونت به درستی کار کند، جریان هوا به کنترل فشار در لوله مشترک کمک می کند و آب از سیفون تجهیزات دیگر به شکل نامتعارف خارج نمی شود. اما اگر مسیر تهویه مسدود باشد، ساکنان طبقات مختلف ممکن است صدای قل قل، تخلیه کند یا بوی نامطبوع را تجربه کنند.
اگر با وجود بررسی سیستم ونت، فاضلاب همچنان به کندی تخلیه می شود، بهتر است وضعیت چاه و ظرفیت آن را نیز بررسی کنید تا مشخص شود آیا تخلیه چاه ضرورت دارد یا مشکل به بخش دیگری از شبکه فاضلاب مربوط می شود.
اجزای اصلی سیستم ونت
سیستم ونت با توجه به نقشه ساختمان و نوع شبکه لوله کشی، از اجزای مختلفی تشکیل می شود. مهم ترین اجزای آن عبارت اند از:
- لوله ونت عمودی: مسیر اصلی تهویه که در بسیاری از ساختمان ها تا بالای بام ادامه پیدا می کند.
- لوله ونت شاخه ای: مسیری که تهویه یک یا چند وسیله بهداشتی را تامین می کند.
- اتصالات و انشعاب ها: بخش هایی که لوله های تهویه را به یکدیگر یا به شبکه فاضلاب متصل می کنند.
- خروجی ونت: انتهای مسیر تهویه که طبق ضوابط اجرایی، در محل مناسب خارج از ساختمان قرار می گیرد.
مهندس تاسیسات باید قطر لوله ها، طول مسیر، تعداد تجهیزات بهداشتی، ارتفاع ساختمان و نحوه اتصال شاخه ها را در طراحی در نظر بگیرد. انتخاب قطر نامناسب یا اجرای اشتباه اتصالات می تواند بازده سیستم را کاهش دهد.
چرا گرفتگی سیستم ونت کل شبکه فاضلاب را مختل می کند؟
مهم ترین دلیل این اختلال، ارتباط مستقیم فشار هوا با حرکت فاضلاب است. شبکه فاضلاب تنها به لوله های باز و شیب مناسب نیاز ندارد؛ بلکه باید شرایط فشار نیز در آن کنترل شود. هنگامی که مسیر ونت بسته می شود، هوا نمی تواند آزادانه در شبکه حرکت کند و تخلیه آب در بعضی از شاخه ها با مشکل روبه رو می شود.
برای نمونه، در یک ساختمان چند طبقه، چندین سرویس بهداشتی ممکن است به یک رایزر فاضلاب متصل باشند. گرفتگی ونت اصلی می تواند بر تعادل فشار در بخش های مختلف این رایزر اثر بگذارد. در نتیجه، مشکل فقط به یک سینک یا یک توالت محدود نمی ماند و چند واحد ممکن است همزمان نشانه های اختلال را مشاهده کنند.
۱. ایجاد فشار منفی و اختلال در سیفون ها
هنگامی که جریان فاضلاب هوا را به دنبال خود می کشد، فشار منفی در شبکه ایجاد می شود. ونت باید امکان ورود هوای کافی را فراهم کند تا این فشار به سطح مشکل ساز نرسد. اگر مسیر تهویه مسدود باشد، شبکه ممکن است برای جبران کمبود هوا از مسیر سیفون ها هوا بکشد و بخشی از آب محافظ داخل آن ها را کاهش دهد.
کاهش آب سیفون، راه ورود بوی نامطبوع فاضلاب را به داخل ساختمان باز می کند. در چنین شرایطی، ممکن است بوی فاضلاب از کف شور، روشویی یا سایر تجهیزات بهداشتی به مشام برسد؛ حتی اگر گرفتگی مستقیمی در لوله تخلیه همان وسیله وجود نداشته باشد.
۲. تخلیه کند آب و ایجاد صدای قل قل
یکی از نشانه های رایج اختلال در ونت، تخلیه کند آب همراه با صدای قل قل است. این صدا زمانی ایجاد می شود که هوا در شبکه به شکل نامناسب حرکت کند یا آب و هوا برای عبور از مسیر با محدودیت روبه رو شوند.
البته نباید هر صدای قل قل را نشانه قطعی گرفتگی ونت بدانیم. انسداد لوله تخلیه، تجمع چربی و رسوبات، شیب نامناسب و مشکلات رایزر نیز می توانند علائم مشابهی ایجاد کنند. اگر چند وسیله بهداشتی در نقاط مختلف ساختمان همزمان چنین علائمی دارند، بررسی شبکه مشترک و مسیر ونت اهمیت بیشتری پیدا می کند.
۳. افزایش فشار نامتعادل در رایزر فاضلاب
رایزر فاضلاب، لوله عمودی اصلی است که فاضلاب طبقات مختلف را جمع آوری می کند. در ساختمان های بلند، حرکت حجم زیادی از آب در این لوله می تواند تغییرات فشار قابل توجهی ایجاد کند. سیستم ونت و اتصالات کمکی آن باید این تغییرات را مطابق طراحی مهندسی کنترل کنند.
اگر ونت اصلی یا مسیرهای کمکی عملکرد مناسبی نداشته باشند، فشار مثبت نیز ممکن است در بخش هایی از شبکه شکل بگیرد. این وضعیت می تواند تخلیه آب را مختل کند، بر عملکرد سیفون ها اثر بگذارد و در شرایط نامناسب به برگشت آب یا خروج بو منجر شود. به همین دلیل، طراحان باید تعداد طبقات، محل انشعاب ها و نحوه اتصال رایزرها را به دقت بررسی کنند.
مهم ترین دلایل گرفتگی لوله ونت فاضلاب
گرفتگی ونت همیشه از داخل شبکه فاضلاب شروع نمی شود. در بسیاری از ساختمان ها، دهانه خروجی ونت روی بام قرار دارد و عوامل محیطی می توانند مسیر آن را مسدود کنند. بررسی علت گرفتگی به انتخاب روش مناسب برای رفع مشکل کمک می کند.
| علت گرفتگی | نحوه ایجاد مشکل | پیامد احتمالی |
|---|---|---|
| تجمع برگ و زباله | ورود مواد خارجی از دهانه خروجی | کاهش جریان هوا |
| ورود لانه پرندگان | انسداد بخشی از مسیر لوله | اختلال در تهویه |
| تجمع گرد و غبار و رسوبات | کاهش تدریجی فضای عبور هوا | افت عملکرد ونت |
| اجرای غیراصولی لوله کشی | ایجاد مسیر نامناسب یا اتصال اشتباه | تهویه ناکافی |
| آسیب یا تغییر شکل لوله | محدود شدن سطح مقطع | اختلال در تعادل فشار |
| انتخاب قطر نامناسب | ناتوانی مسیر در تامین هوای مورد نیاز | بروز علائم در زمان مصرف زیاد |
در کنار این عوامل، گاهی مشکل از گرفتگی لوله فاضلاب اصلی ناشی می شود و افراد به اشتباه ونت را مقصر می دانند. به همین دلیل، بررسی فنی باید هم مسیر تهویه و هم مسیر تخلیه را در بر بگیرد.

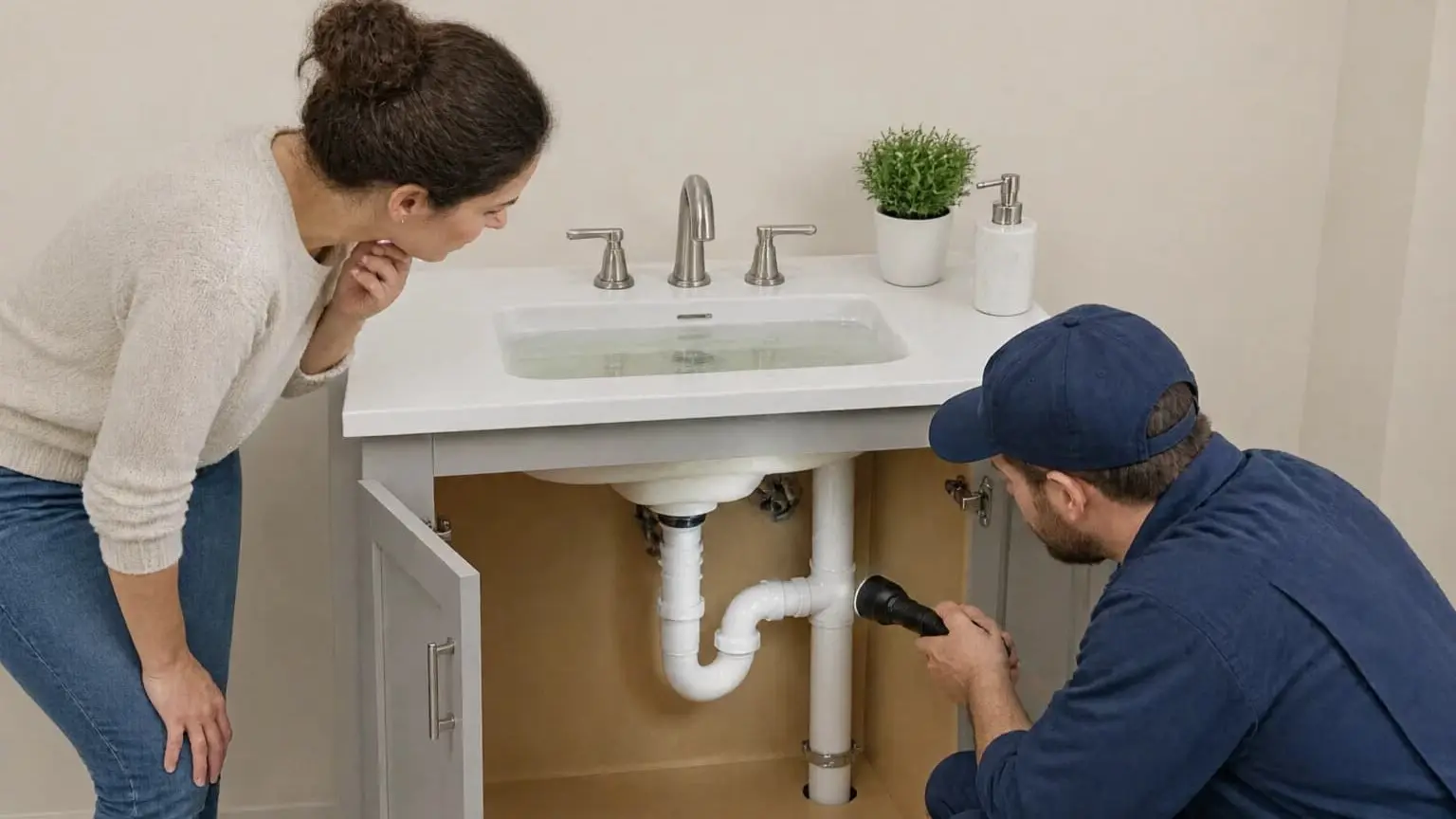

علائم گرفتگی سیستم ونت در ساختمان
تشخیص زودهنگام نشانه ها می تواند از گسترش مشکل و تحمیل هزینه های اضافی جلوگیری کند. البته یک علامت به تنهایی برای تشخیص قطعی کافی نیست و باید شرایط شبکه را در کنار هم بررسی کرد.
مهم ترین نشانه ها عبارت اند از:
- تخلیه کند آب در چند وسیله بهداشتی
- شنیدن صدای قل قل از سینک، کف شور یا توالت
- انتشار بوی فاضلاب در سرویس بهداشتی یا آشپزخانه
- تغییر سطح آب داخل سیفون هنگام تخلیه تجهیزات دیگر
- بروز همزمان مشکل در چند طبقه یا چند واحد
- تکرار مشکلات تخلیه بدون مشاهده انسداد مشخص در سیفون یا لوله نزدیک وسیله
اگر فقط یک سینک با مشکل تخلیه روبه رو باشد، احتمال گرفتگی موضعی نیز مطرح است. اما اگر چند وسیله در نقاط مختلف ساختمان همزمان علائم مشابهی نشان دهند، بررسی رایزر، ونت و لوله اصلی فاضلاب اهمیت بیشتری پیدا می کند.
روش های بررسی و رفع گرفتگی ونت فاضلاب
برای رفع مشکل، ابتدا باید محل و علت اختلال مشخص شود. استفاده از روش نامناسب ممکن است مشکل را برطرف نکند یا به اتصالات و لوله ها آسیب بزند. بنابراین، بهتر است عیب یابی را به ترتیب و با بررسی نشانه ها آغاز کنیم.
۱. بررسی علائم در واحدهای مختلف
ابتدا مشخص کنید مشکل فقط در یک وسیله بهداشتی دیده می شود یا چند وسیله در نقاط مختلف ساختمان با آن روبه رو هستند. بررسی وضعیت واحدهای دیگر، زمان بروز مشکل و ارتباط آن با استفاده از سرویس های بهداشتی می تواند سرنخ های مهمی ارائه دهد.
۲. بررسی مسیر خروجی ونت
متخصص تاسیسات باید وضعیت خروجی ونت، محل اتصال ها و احتمال وجود انسداد را بررسی کند. دسترسی به بام و بررسی لوله های خروجی باید با رعایت اصول ایمنی انجام شود. ورود به لوله، استفاده از ابزار نامناسب یا دستکاری اتصالات بدون دانش فنی می تواند خطر ایجاد کند.
۳. تشخیص تفاوت گرفتگی ونت و لوله فاضلاب
در مرحله بعد، متخصص باید علائم گرفتگی لوله فاضلاب را از اختلال تهویه جدا کند. برای مثال، اگر آب در یک نقطه جمع می شود اما سایر تجهیزات عملکرد طبیعی دارند، احتمال انسداد موضعی بیشتر است. در مقابل، بروز صدای قل قل و بوی فاضلاب در چند نقطه می تواند احتمال مشکل در سیستم ونت یا رایزر را افزایش دهد.
در بعضی موارد، خدمات تخصصی لوله بازکنی برای رفع انسداد مسیر تخلیه ضرورت دارد؛ اما اگر عامل اصلی به تهویه مربوط باشد، باز کردن لوله تخلیه به تنهایی مشکل را برطرف نمی کند. تشخیص درست، از تکرار تعمیرات غیرضروری جلوگیری می کند.
۴. پاک سازی و اصلاح مسیر
پس از تشخیص محل گرفتگی، متخصص باید با توجه به نوع انسداد و جنس لوله، روش مناسب را انتخاب کند. در صورت نیاز، پاک سازی مسیر، اصلاح اتصالات یا تعویض بخش آسیب دیده ضرورت پیدا می کند. اگر طراحی اولیه قطر نامناسبی داشته باشد یا مسیر تهویه با اصول فنی مطابقت نداشته باشد، صرفا رفع گرفتگی راه حل بلندمدت نخواهد بود.
راهکارهای پیشگیری از گرفتگی ونت فاضلاب
نگهداری دوره ای شبکه تهویه، احتمال بروز اختلال در عملکرد فاضلاب را کاهش می دهد. برنامه نگهداری باید با ارتفاع ساختمان، شرایط محیطی، تعداد واحدها و وضعیت تجهیزات تناسب داشته باشد.
برای پیشگیری از گرفتگی ونت، این نکات را در نظر بگیرید:
- خروجی ونت را در بازدیدهای دوره ای از نظر انسداد و آسیب بررسی کنید.
- پس از طوفان یا تجمع برگ و زباله روی بام، وضعیت خروجی را به متخصص اطلاع دهید.
- هنگام بازسازی ساختمان، مسیر ونت و اتصالات آن را بدون بررسی مهندسی تغییر ندهید.
- در ساختمان های بلند، عملکرد رایزر و مسیرهای تهویه را در برنامه نگهداری تاسیسات قرار دهید.
- در صورت مشاهده بوی مداوم فاضلاب یا صدای غیرعادی، علت را پیش از گسترش مشکل بررسی کنید.
مدیران ساختمان می توانند گزارش مشکلات هر واحد را ثبت کنند تا تکرار علائم در طبقات مختلف مشخص شود. این اطلاعات به متخصص کمک می کند تا ارتباط میان زمان تخلیه، مصرف آب و اختلال شبکه را دقیق تر بررسی کند.
نقش طراحی صحیح ونت در ساختمان های بلندمرتبه
در ساختمان های بلند، طراحی سیستم ونت اهمیت بیشتری پیدا می کند؛ زیرا ارتفاع رایزر، تعداد انشعاب ها و حجم فاضلاب خروجی بر تغییرات فشار اثر می گذارند. طراح باید با توجه به ضوابط فنی، قطر لوله ها، طول مسیر، تعداد تجهیزات بهداشتی و محل اتصال شاخه ها را مشخص کند.
برای مثال، مبحث شانزدهم مقررات ملی ساختمان ایران به اصول لوله کشی بهداشتی و تهویه فاضلاب می پردازد. این ضوابط، موضوعاتی مانند امتداد مسیر ونت تا هوای آزاد، نحوه اتصال لوله های تهویه و شرایط فنی اجرای شبکه را پوشش می دهند. در نتیجه، مجری نباید فقط بر اساس تجربه شخصی یا شباهت ظاهری با یک ساختمان دیگر، قطر و مسیر لوله ها را انتخاب کند.
همچنین در ساختمان هایی که چند رایزر یا انشعاب مشترک دارند، تغییرات غیراصولی در یک بخش ممکن است بر عملکرد بخش های دیگر اثر بگذارد. بررسی نقشه های اجرایی و تطبیق آن ها با وضعیت واقعی لوله کشی، احتمال بروز چنین مشکلاتی را کاهش می دهد.
تفاوت گرفتگی ونت با پر شدن چاه یا انسداد لوله اصلی
گرفتگی ونت، انسداد لوله فاضلاب و پر شدن چاه سه مشکل متفاوت هستند، هرچند برخی از نشانه های آن ها ممکن است به هم شباهت داشته باشد. تشخیص تفاوت این موارد به انتخاب راهکار مناسب کمک می کند.
در گرفتگی ونت، مشکل اصلی به جریان هوا و تعادل فشار مربوط می شود. در انسداد لوله فاضلاب، مواد جامد، چربی یا رسوبات مسیر عبور آب را محدود می کنند. پر شدن چاه نیز ظرفیت دریافت فاضلاب را کاهش می دهد و ممکن است با بالا آمدن فاضلاب یا اختلال در تخلیه همراه شود.
| نوع مشکل | نشانه های احتمالی | اقدام مناسب |
|---|---|---|
| گرفتگی ونت | صدای قل قل، بوی فاضلاب و اختلال در چند نقطه | بررسی مسیر تهویه و تعادل فشار |
| گرفتگی لوله فاضلاب | تخلیه کند یا توقف جریان در یک یا چند مسیر | عیب یابی و پاک سازی مسیر تخلیه |
| پر شدن چاه فاضلاب | بالا آمدن فاضلاب و کاهش ظرفیت دریافت | بررسی وضعیت چاه و شبکه متصل به آن |
هیچ کدام از این نشانه ها به تنهایی تشخیص قطعی ایجاد نمی کنند. بررسی همزمان وضعیت ونت، رایزر و مسیر اصلی فاضلاب می تواند علت واقعی مشکل را روشن کند.
جمع بندی
سیستم ونت فاضلاب ساختمان نقش مهمی در کنترل فشار هوا، حفظ عملکرد سیفون ها و کمک به تخلیه مناسب فاضلاب دارد. گرفتگی این مسیر می تواند باعث تخلیه کند آب، صدای قل قل، انتشار بوی نامطبوع و اختلال در عملکرد چندین وسیله بهداشتی شود. این مشکل در ساختمان های بلندمرتبه اهمیت بیشتری دارد؛ زیرا چندین واحد ممکن است از رایزرها و مسیرهای مشترک استفاده کنند.
برای رفع اصولی مشکل، ابتدا باید علت اختلال مشخص شود. در برخی موارد، انسداد ونت عامل اصلی است؛ در موارد دیگر، گرفتگی لوله تخلیه، ایراد در رایزر یا مشکل چاه فاضلاب علائم مشابهی ایجاد می کند. بررسی دوره ای، اجرای صحیح لوله کشی و رسیدگی سریع به نشانه های غیرعادی می تواند از هزینه های تعمیرات گسترده جلوگیری کند.
همچنین هنگام بررسی مشکلات شبکه فاضلاب، باید وضعیت مسیرهای زیرزمینی و قدیمی ساختمان را در نظر گرفت. اگر بررسی فنی نشان دهد که شبکه به اصلاح اساسی نیاز دارد، متخصص می تواند درباره اقداماتی مانند حفر چاه جدید یا اصلاح مسیر دفع فاضلاب، با توجه به شرایط ملک و ضوابط محلی، نظر کارشناسی ارائه دهد.
سوالات متداول درباره سیستم ونت فاضلاب ساختمان
۱. سیستم ونت فاضلاب ساختمان چه وظیفه ای دارد؟
سیستم ونت جریان هوا را در شبکه فاضلاب برقرار می کند، تغییرات فشار را کنترل می کند و به حفظ آب داخل سیفون ها کمک می کند.
۲. آیا گرفتگی ونت باعث بوی فاضلاب در ساختمان می شود؟
بله. گرفتگی ونت ممکن است تعادل فشار را مختل کند و سطح آب سیفون ها را کاهش دهد. در این شرایط، گازهای فاضلاب می توانند وارد فضای داخلی شوند.
۳. از کجا بفهمیم ونت گرفته است یا لوله فاضلاب؟
صدای قل قل، بوی فاضلاب و بروز همزمان مشکل در چند نقطه می توانند احتمال گرفتگی ونت را مطرح کنند. با این حال، متخصص باید مسیر تهویه و لوله های تخلیه را بررسی کند تا علت اصلی مشخص شود.
۴. آیا گرفتگی ونت بر تمام واحدهای ساختمان اثر می گذارد؟
اگر چند واحد از یک رایزر یا مسیر تهویه مشترک استفاده کنند، گرفتگی ونت اصلی می تواند عملکرد چند واحد را مختل کند. میزان تاثیر به طراحی شبکه و محل گرفتگی بستگی دارد.
۵. چگونه از گرفتگی سیستم ونت جلوگیری کنیم؟
بازدید دوره ای خروجی ونت، بررسی آسیب های احتمالی، جلوگیری از تغییرات غیراصولی در لوله کشی و رسیدگی سریع به علائم غیرعادی، احتمال گرفتگی را کاهش می دهند.
۶. آیا برای رفع گرفتگی ونت باید چاه فاضلاب را تخلیه کنیم؟
خیر. تخلیه چاه فقط زمانی ضرورت دارد که بررسی فنی، پر شدن چاه یا مشکل مرتبط با ظرفیت آن را تایید کند. گرفتگی ونت معمولا به بررسی و پاک سازی مسیر تهویه نیاز دارد.
